Projenize uygun kule vinç modeli belirlemek, inşaat operasyonlarının sorunsuz, güvenli ve zaman çizelgesine uygun şekilde ilerlemesini sağlayan en stratejik mühendislik kararlarından biridir. İster şehrin tam kalbinde yükselen dar bir kentsel dönüşüm projesi olsun, isterse geniş bir araziye yayılan devasa bir endüstriyel tesis; her şantiyenin kendine has topografik, lojistik ve operasyonel dinamikleri vardır. Bu dinamikleri doğru okumadan yapılan bir iş makinesi seçimi, şantiyede sürekli beklemelere, verimsiz beton döküm süreçlerine ve ciddi iş güvenliği risklerine yol açabilir. Modern inşaat sektöründe, vinçler sadece yük kaldıran makineler değil; projenin hızını ve karlılığını dikte eden devasa robotik asistanlardır. Bu nedenle, doğru kapasiteye, doğru bom uzunluğuna ve şantiye şartlarına en uygun teknolojiye sahip makineyi seçmek, projenin toplam maliyetini (TCO - Total Cost of Ownership) doğrudan etkiler. Bu kapsamlı rehberde, alanında uzman mühendislik verileri ışığında, inşaatınız için en doğru kule vinç sistemini nasıl seçeceğinizi, hangi parametreleri göz önünde bulundurmanız gerektiğini ve farklı model tiplerinin projelerinize nasıl entegre edileceğini Raimondi Türkiye olarak inceleyeceğiz.
Bir vinç siparişi vermeden önce yapılması gereken ilk iş, şantiyenin adeta bir röntgenini çekmektir. Makinenin kağıt üzerindeki verileri ne kadar etkileyici olursa olsun, şantiye alanının fiziksel gerçeklikleriyle uyuşmayan bir makine, size faydadan çok zarar getirir. Bu aşamada, şantiye lojistiği ve saha planlaması devreye girer.
Her vincin temelinde, devasa devrilme momentlerini karşılayacak sağlam bir altyapı yatar. Şantiyenizin zemin taşıma kapasitesi (zemin emniyet gerilmesi), vincin nasıl kurulacağını doğrudan belirler. Geleneksel ankrajlı (temele gömülü) kurulumlar, yüksek taşıma kapasitesi sunarken, zemin koşullarının uygun olmadığı veya vincin daha sonra sökülmesinin zor olacağı durumlarda çapraz şaseli ve beton ağırlıklı yürüyüşlü/sabit kurulumlar tercih edilebilir. Zemin etüdü raporları, sadece binanın temeli için değil, seçilecek vincin taban basınçlarını karşılayıp karşılamayacağı açısından da hayati önem taşır. Ayrıca, vincin kurulacağı noktanın, beton mikserlerinin, tırların ve diğer malzeme tedarik araçlarının şantiyeye giriş çıkışını engellemeyecek stratejik bir "sıfır noktası" olması gerekir.
Şehir içi projelerindeki en büyük handikaplardan biri çevresel kısıtlamalardır. Vinç bomunun dönerken yandaki bir apartmanın çatısına çarpma riski, üzerinden yüksek gerilim hatlarının geçmesi veya yakınlarda bir havaalanı bulunması gibi faktörler, vinç modelini anında filtreler. Özellikle kule vinç kurulumu aşamasında bölgenin mikroklimatik özellikleri, hakim rüzgar yönü ve şiddeti mutlaka hesaba katılmalıdır. Rüzgar yükü fazla olan bölgelerde, daha düşük aerodinamik dirence sahip ve serbest duruş (free-standing) yüksekliği mukavemetli modellerin seçilmesi zorunludur.
Günümüz teknolojisinde "tek tip" bir vinç anlayışı çoktan geride kalmıştır. İhtiyaçların çeşitlenmesiyle birlikte, her biri farklı bir mühendislik sorununu çözmek üzere tasarlanmış farklı konseptler üretilmektedir. Raimondi Türkiye gibi global standartlarda hizmet veren markaların portföyünde yer alan bu sistemleri yakından tanımak, doğru seçimin anahtarıdır.

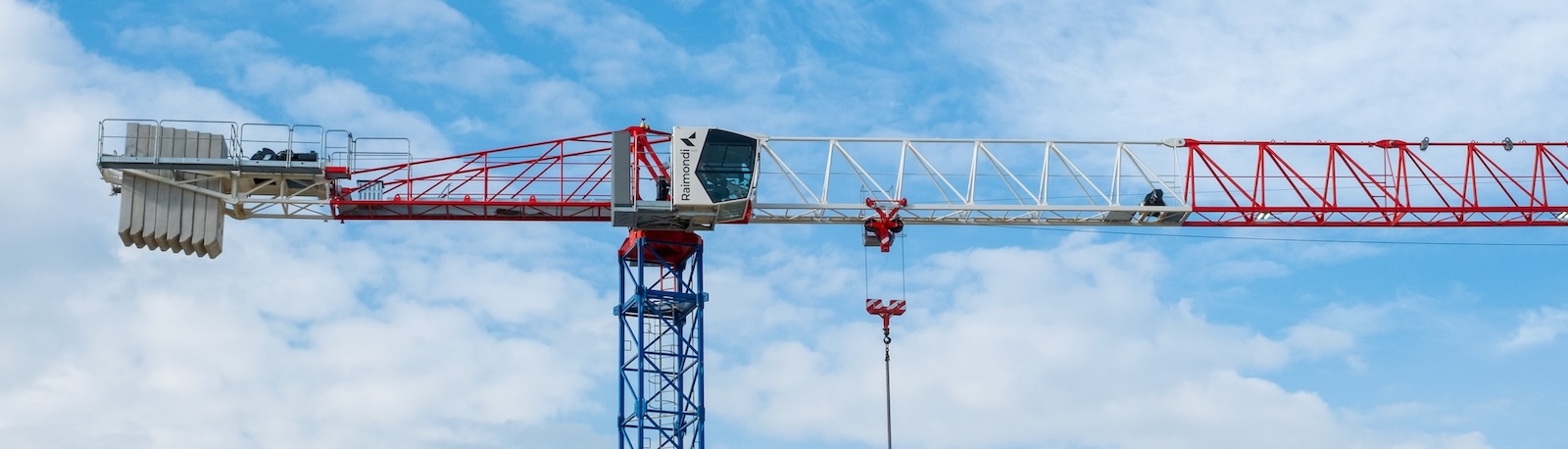

Üzerinde kedi (trolley) hareketini sağlayan bomu tutan gergi halatları ve tepe külahı bulunmayan sistemlere Flat-Top kule vinç adı verilir. Bu tasarımın en büyük avantajı, kurulum ve söküm (demontaj) işlemlerinin klasik vinçlere göre çok daha hızlı ve modüler olmasıdır.
Ancak Flat-Top serisinin gerçek gücü, "Anti-Collision" (çarpışma önleyici) gerektiren çoklu vinç şantiyelerinde ortaya çıkar. Tepe külahı olmadığı için, iki vincin üst üste çalıştığı devasa projelerde vinçler arasındaki mesafe (clearance) minimuma indirilebilir. Bu durum, şantiyede daha kısa kule direkleri (mast section) kullanılmasına olanak tanıyarak hem maliyeti düşürür hem de rüzgar direncini azaltır. Hastane projeleri, büyük alışveriş merkezleri ve geniş alana yayılan toplu konut projeleri için MRT serisi vinçler tartışmasız en iyi seçenektir.
Bomun yatay eksende ileri geri gitmesi yerine, tıpkı bir mobil vinç gibi aşağı yukarı hareket ettiği (açı değiştirdiği) modellere Luffing vinç denir. Bu modellerin en temel varoluş amacı "alan kısıtlamalarıdır".
İstanbul, Londra, New York gibi metropollerde, iki gökdelenin arasına yeni bir gökdelen inşa ederken klasik bir vinç kullanamazsınız; çünkü bomun arka kuyruk kısmı (counter-jib) veya ön ucu komşu binalara çarpacaktır. Luffing vinçler, bomu havaya kaldırarak çalışma yarıçapını daraltır ve kendi ekseni etrafında kimseyi rahatsız etmeden dönebilir. Ayrıca yasal hava sahası ihlallerinin önüne geçmek için kentsel dönüşüm projelerinde bir numaralı tercihtir. Raimondi'nin yenilikçi luffing modelleri, ağır prekas betonları bile çok dar açılarda milimetrik hassasiyetle taşıyabilen olağanüstü bir ağır kaldırma kapasitesi sunar.
Bomun çelik halatlarla tepe külahına bağlandığı geleneksel modellerdir. Bu yapı, fizik kuralları gereği çok daha uzun bomlarda bile inanılmaz bir mukavemet sağlar. Eğer devasa bir baraj projesi, nükleer santral veya ağır çelik konstrüksiyonlu bir köprü yapıyorsanız ve uç noktada çok yüksek tonajlar kaldırmanız gerekiyorsa, bu modeller hala endüstrinin belkemiğidir. Rüzgar tribünü kurulumları veya ağır sanayi tesislerinde, dayanıklılıkları ve yüksek kaldırma momentleri sayesinde vazgeçilmez bir şantiye ekipmanı olarak öne çıkarlar.
Makinenin tipine karar verdikten sonra, projenizin ihtiyaç duyduğu spesifik güç verilerini (teknik spesifikasyonları) belirlemeniz gerekir. Bu aşamada yapılan bir matematiksel hata, ilerleyen dönemlerde projeye ikinci bir mobil vinç çağırma zorunluluğu doğurarak maliyetleri katlayabilir.
Kule vinçlerin kapasite tabloları (load chart) iki temel değere dayanır: Vincin dibinde (gövdeye en yakın noktada) kaldırabileceği maksimum ağırlık ve bomun en ucunda kaldırabileceği ağırlık. Sadece "Maksimum 10 ton kaldırıyor" demek büyük bir yanılgıdır. Projenizde kullanılacak en ağır malzeme nedir? Örneğin, bir jeneratör, ağır bir çelik kolon veya standart bir beton kovası mı? Bu en ağır malzemenin vinç gövdesinden kaç metre uzakta kaldırılacağını hesaplamalısınız. Eğer en ağır malzemeniz 3 ton ise ve bu malzeme bomun en ucuna (örneğin 60. metreye) gidecekse, vincinizin "uç yükü" kapasitesinin kesinlikle 3 tonun üzerinde olması, hatta rüzgar gibi dinamik faktörler için güvenli bir marj barındırması şarttır. Bu nedenle vinç kapasite hesaplama işlemleri şantiye mühendisleri tarafından titizlikle yapılmalıdır.
Projenizin nihai yüksekliği nedir? İlk kurulumda vinç kaç metre serbest duruşta kalacak ve bina yükseldikçe vinç binaya nasıl bağlanacak (ankrajlanacak)? Bu soruların cevabı, seçilecek kule direklerinin (mast) kalınlığını ve şase tipini belirler. Yüksek katlı rezidans inşaatları için vinçlerin bina ile birlikte yükselmesini sağlayan hidrolik tırmanma (teleskopaj) sistemlerine uyumlu modeller seçilmelidir. Ayrıca, kanca altı yüksekliği arttıkça kaldırma halatının tambur kapasitesinin de bu yüksekliğe (hatta iki donamlı/dört donamlı çalışma prensiplerine göre) yetecek metrede halat alabilmesi gerekmektedir.
Vincin pergel uzunluğu, şantiyenin ne kadarına hizmet edebileceğinizi gösterir. İdeal bir senaryoda, vincin bomu malzemenin indirileceği tüm boşaltma alanlarına (kamyon yanaşma ceplerine) ve beton dökülecek binanın en uç köşelerine ulaşabilmelidir. Bom uzunluğunu gereksiz yere uzun seçmek, vincin kapasitesini düşürürken kurulum maliyetlerini artırır; kısa seçmek ise kör noktalar yaratarak iş akışını felç eder. Optimizasyon için şantiye yerleşim planı (layout) üzerinden CAD programları ile vinç kapsama alanı simülasyonları yapılmalıdır.
Doğru vinç modelini kağıt üzerinde belirlemek işin sadece yarısıdır; asıl başarı bu sistemi şantiyeye sorunsuz entegre edebilmektir.Raimondi Türkiye, müşterilerine sadece bir "katalogdan ürün seçme" hizmeti sunmaz; tam teşekküllü bir mühendislik danışmanlığı verir.
Projenizin mimari ve statik projeleri Raimondi'nin uzman mühendisleri tarafından incelenir. Şantiyenizin 3D modellemesi üzerinden rüzgar yükleri, zemin basınçları ve çarpışma analizleri yapılarak, hangi modelin size maksimum maliyet optimizasyonu ve hız sağlayacağı raporlanır. İster dar sokaklı bir semtte kentsel dönüşüm yapıyor olun ve bir Luffing modele ihtiyaç duyun, ister dev bir havalimanı şantiyesinde onlarca Flat-Top modelin senkronize çalışmasını isteyin; Raimondi'nin ileri teknoloji makine parkuru her ihtiyaca özel bir çözüm barındırır. Frekans konvertörlü (invertör) akıllı motor sistemleri sayesinde enerji tasarrufu sağlayan ve operatöre sarsıntısız, milimetrik hareket imkanı tanıyan bu vinçler, projenizin en güvenilir takım arkadaşı olacaktır.
İnşaat sektöründe zaman eşittir paradır ve zamanın en büyük yöneticileri şantiyenin tepesinde duran vinçlerdir. Projenizin büyüklüğü ne olursa olsun, ezbere veya sadece fiyat odaklı yapılan bir kule vinç seçimi, ileride telafisi zor lojistik krizlerine dönüşebilir. Yükseklik, ağırlık, alan kısıtlamaları ve çevre koşulları gibi parametreleri uzman bir gözle değerlendirerek şantiyenizin tam anatomisine uygun modeli belirlemek, başarılı bir projenin ilk ve en önemli kuralıdır. Teknolojiye, güvenliğe ve verimliliğe yapacağınız bu yatırım, size kesintisiz bir iş akışı, mutlu ekipler ve zamanından önce teslim edilmiş projeler olarak geri dönecektir. Ağır yüklerinizi hafifletmek ve projenizi gökyüzünde güvenle yükseltmek için, dünya standartlarında mühendislik hizmeti sunan doğru partnerle masaya oturma zamanı geldi. Operasyonel mükemmelliği şantiyenize taşımak için bugün profesyonel bir analiz talep edin.
1. İki kule vincin aynı anda çalıştığı şantiyelerde hangi model kullanılmalı? Çarpışma riskini (anti-collision) azaltmak ve vinçlerin birbirinin etki alanından güvenle geçmesini sağlamak için kule direği boylarını optimize etmeye olanak tanıyan tepe külahsız Flat-Top (Düz Başlı) modeller tercih edilmelidir.
2. Luffing Jib (bumu kalkan) vinçler normal vinçlerden daha mı az yük kaldırır? Hayır, aksine Luffing vinçler dar alanlarda ve çok dik açılarda inanılmaz yüksek yük kaldırma kapasitelerine sahip olabilirler. Çalışma yarıçapı daraldıkça, fiziksel olarak gövdeye daha yakın oldukları için ağır tonajları çok daha stabil bir şekilde kaldırabilirler.
3. Şantiyemde vinç için sadece 5x5 metrelik bir alan var, kurulum mümkün mü? Evet, mümkündür. Zemin etüdü uygunsa ankrajlı (temele gömülü) şase sistemleri ile çok dar alanlarda kurulum yapılabilir. Çevre binaların hava sahası ihlali söz konusuysa, bu dar alana bir Luffing model kurularak sorun tamamen çözülebilir.
4. Uç yükü (Tip Load) neden bu kadar önemlidir? Kule vinç bomunun en uzak noktasında kaldırabileceği maksimum ağırlıktır. Vinç kazalarının veya şantiyedeki operasyonel tıkanmaların büyük bir kısmı, ağır bir malzemenin vincin en uç noktasına gönderilmesi gerekirken vincin bunu kaldıramamasından kaynaklanır. Bu yüzden en uzaktaki en ağır malzemeniz, uç yükünü belirleyen ana kriterdir.
